Encapsulation:

plastic case with metal lug

Climatic category:

25/100/21-C to IEC 60068-1

Connections:

line:

fastons 6,3 x 0,8 mm CuZn tinned

machine: fastons 6,3 x 0,8 mm CuZn tinned

RAST 5 (WO2-6)

Other connections and mounting possibilities

on demand

BoÎtier:

boÎtier plastique avec patte métallique

Catégorie d' climatique:

25/100/21 selon IEC 60068-1

Connexions:

ligne:

cosses plattes 6,3 x 0,8 mm CuZn étamées

machine: cosses plattes 6,3 x 0,8 mm CuZn étamées

RAST 5 (WO2-6)

D'autres connexions et d'autres possibilités

de fixation sur demande

Prüfzeichen:

Approvals:

Homologations:

Rated voltage:

AC 110/250 V 50/60 Hz

Max. admissible operating

voltage:

= rated voltage

Capacitance tolerance:

± 20%

Capacitor class:

X1Y2

Choke type:

current compensated ring core

Inductance tolerance:

–30% / +50%

Discharge resistor:

680 K

Tension nominale:

c.a. 11/250V 50/60 Hz

Tension de service:

admissible max:

= tension nominale

Tolérance des capacités

± 20%

Classes des condensateurs: X1Y2

Exécution de la self:

noyau toroÏdal à courant

comensé

Tolérances des inductanes:

–30% / +50%

Résistance de décharge:

680 K

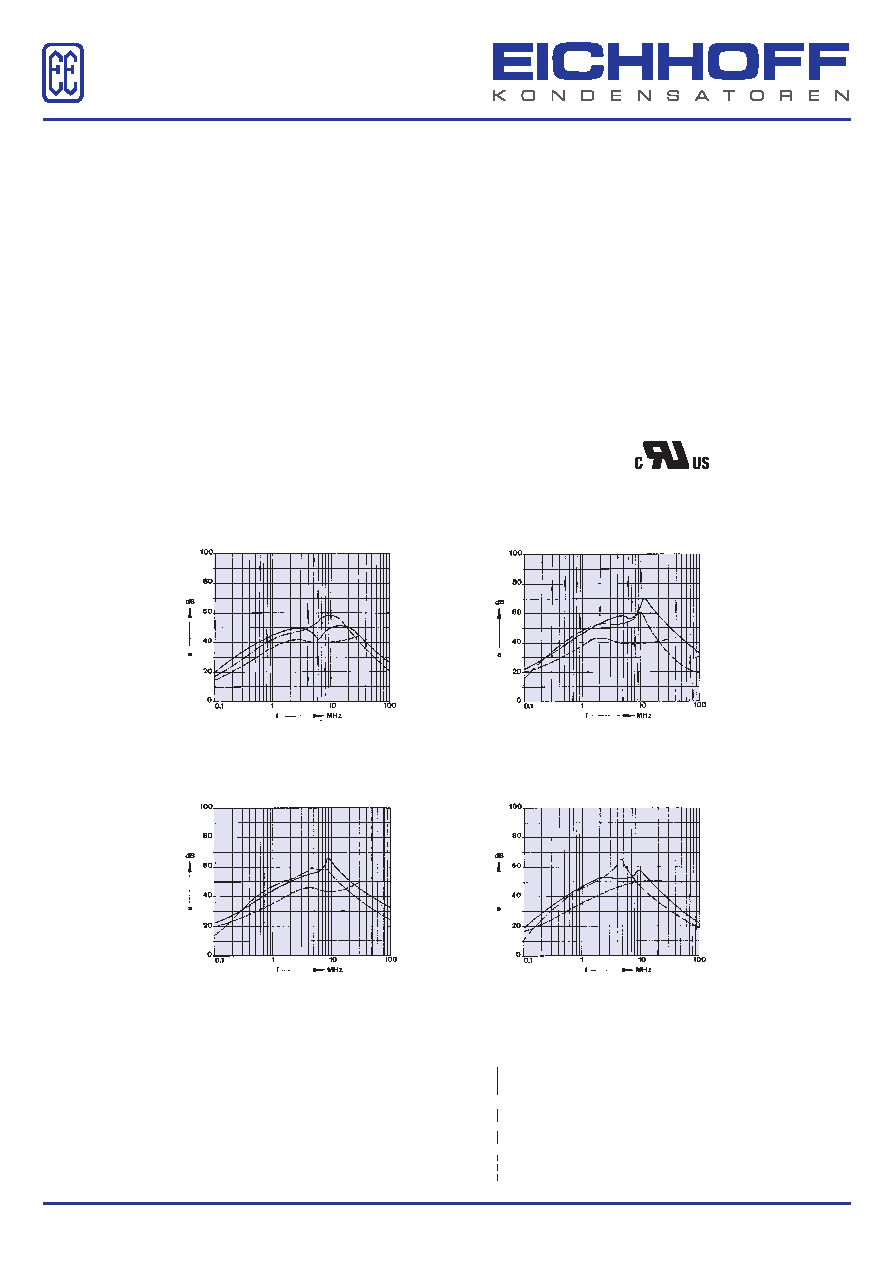

Einfügungsdämpfung (Richtwerte), Messung im 50:-System

Insertion loss (approx. values) measured in 50:-system

Affaiblissement d’insertion (valeurs indicatives) Mesurage dans le circuit 50:

unsymmetrische Messung, Abschluss des Nachbarzweiges

Non-symmetric measurement

Mesurage non-symétrique

asymmetrische Messung, beide Zweige parallel (common mode)

Asymmetric measurement (common mode)

Mesurage asymétrique (common mode)

symmetrische Messung (differential mode)

symmetric measurement (differential mode)

Mesurage symétrique (differential mode)

·

F011-126/852-320

F011-126/874-320

F011-126/853-320

F011-126/877-320

EN 60939-2

฀฀฀฀฀฀฀฀

฀฀฀฀฀฀฀฀

฀฀฀฀฀฀฀

฀฀฀฀฀฀฀฀฀

฀

฀฀฀฀฀฀

฀฀

฀฀฀฀฀฀฀฀

฀฀฀฀฀฀฀฀

฀฀฀฀฀฀฀

฀฀฀฀฀฀฀฀฀

฀

฀฀฀฀฀

฀฀฀
